膠質層體積曲線類型圖及焦塊技術特征的鑒定圖

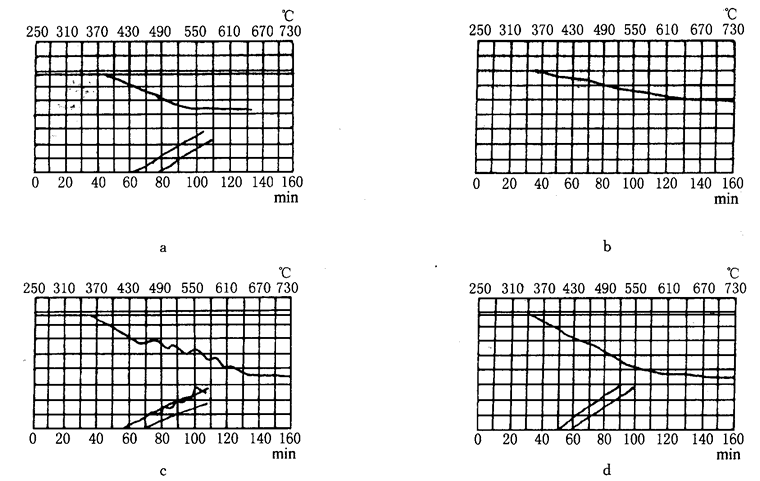

體積曲線類型：

膠質層體積曲線類型圖1

膠質層體積曲線類型圖2

平滑下降型，圖a ；
平滑斜降型，圖 b ；
波型，圖c ；
微波型，圖d ；
“之”字型，圖e ；
山型，圖 f ；
“之”山混合型，圖g 和 h 。

焦塊技術特征的鑒定

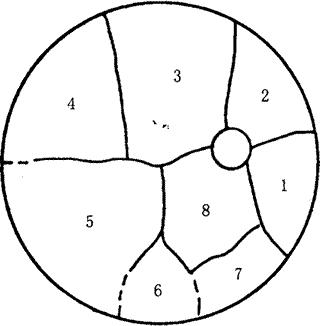

單體焦塊和縫隙示意圖

a) 縫隙：縫隙的鑒定以焦塊底面（加熱側）為準,一般以無縫隙、少縫隙和多縫隙三種特征表示,并附以底部縫隙示意圖（如下圖）。

單體焦塊和縫隙示意圖

一縫隙；…不完全縫隙

無縫隙、少縫隙和多縫隙按單體焦塊的塊數多少區分如下（單體焦塊塊數是指裂縫把焦塊底面劃分成的區域數。當一條裂縫的一小部分不完全時，允許沿其走向延長，以清楚地劃出區域。如圖所示焦塊的單體焦塊數為 8 ，虛線為裂縫沿走向的延長線）。

單體焦塊數為 1 塊——無縫隙；
單體焦塊數為 2 ～ 6 塊——少縫隙；
單體焦塊數為 6 塊以上——多縫隙。

b) 孔隙：指焦塊剖面的孔隙情況，以小孔隙、小孔隙帶大孔隙和大孔隙很多來表示。

c) 海綿體：指焦塊上部的蜂焦部分，分為無海綿體、小泡狀海綿體和敞開的海綿體。

d) 綻邊：指有些煤的焦塊由于收縮應力裂成的裙?fàn)钪苓?，依其高度分為無綻邊、低綻邊（約占焦塊全高 1/3 以下）、高綻邊（約占焦塊全高 2/3 以上）和中等綻邊（介于高、低綻邊之間）。海綿體和焦塊綻邊的情況應記錄在表上，以剖面圖表示。

e) 色澤：以焦塊斷面接近杯底部分的顏色和光澤為準。焦色分黑色（不結焦或凝結的焦塊）、深灰色、銀灰色等。

f) 熔合情況：分為粉狀（不結焦）、凝結、部分熔合、完全熔合等。

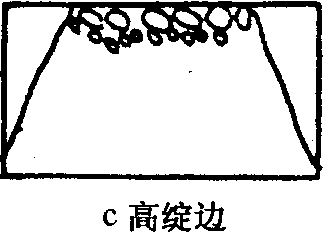

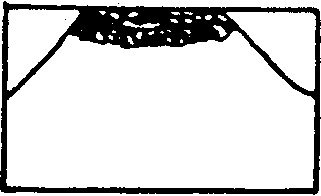

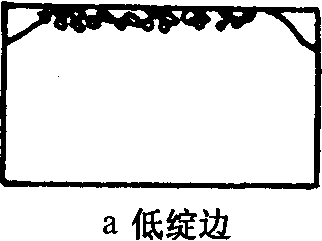

焦塊淀邊示意圖:
